旋片真空泵

产品集先进性、可靠性、实用性、经济性于一体

旋片真空泵

· 双级高速直联结构;
· 配制特殊设计气镇阀,防止泵油混水,延长泵油的使用时间,当打开气镇阀时,仍保持较高的极限真空;
· 采用国际同类产品先进设计,体积小,重量轻,噪音低,启动方便;
· 配有油泵结构装置,强制自动进油,在通大气下也能工作;
· 防返油,不漏油,不污染环境;
· 该类泵可单独运行抽气,也可以作为油增压泵、油扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵使用;
· 用于电真空器件制造、医疗分析仪器、尤其是溴化锂、空调、冰臬等制冷行业;


主要性能参数

2XZ-C旋片真空泵系列

型号

极限压力

(Pa)

抽气速率

(L/s)

进气口径

(mm)

配用功率

(kW)

净重

(kg)

2XZ-2C 6×10-² 2 25 0.37 23
2XZ-4C 6×10-² 4 25 0.55 30
2XZ-6C 6×10-² 6 25 0.75 40
2XZ-8C 6×10-² 8 40 1.1 70
2XZ-15C 6×10-² 15 40 1.5 80
2XZ-25C 6×10-² 25 50 3 94

BDR-V旋片真空泵系列

型号

极限压力

(Pa)

抽气速率

(m³/h)

进气口径

(mm)

配用功率

(kW)

净重

(kg)

BDR8V 6×10-² 8 25 0.37 24
BDR16V 6×10-² 16 25 0.55 27
BDR30V 6×10-² 30 40 1.1 57
BDR60V 6×10-² 60 40 1.5 69

XD系列旋片真空泵

型号

抽气速率

(m³/h)

极限压力

(hPa)

电机功率

(kW)

噪音

dB(A)

进气口径

(inch)

重量

(kg)

XD-025 25 0.5 0.75 63 G1/2" 22
XD-040 40 0.5 1.1 63 G1 1/4" 45
XD-063 63 0.5 1.5(2.2) 65 G1 1/4" 80
XD-100 100 0.5 2.2(3) 67 G11/4" 85
XD-160 160 0.5 4 67 G2" 155
XD-200 200 0.5 5.5 68 G2" 155

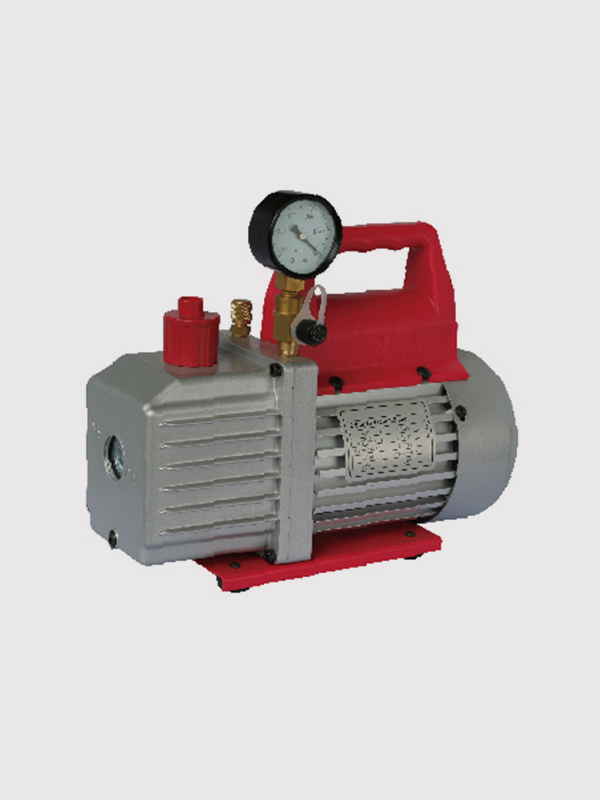

XZ, 2XZ系列旋片真空泵

型号 电机功率 进气接头

外形尺寸

(mm)

重量 油量 极限真空 抽气速率
50Hz 60Hz
XZ-1A 1/4HP 1/4"Flare 270×120×225 5.2Kg 320ml 3pa 225 microns 1.8CFM 50L/min 2CFM 56L/min
XZ-1.5A 1/4HP 1/4"Flare 270×120×225 5.4Kg 300ml 3pa 225 microns 2.5CFM 70L /min 3CFM 84L/min
XZ-2A 1/3HP 1/4"Flare 275×120×235 6.2Kg 340ml 3pa 225 microns 3.5CFM 100L/min 4CFM 114L/min
XZ-2.5A 1/3HP 1/4"Flare 275×120×235 6.5Kg 340ml 3pa 225 microns 4.5CFM 128L/min 5CFM 142L/min
XZ-3A 1/2HP 1/4"&3/8Flare 320×135×250 9.8Kg 450ml 3pa 225 microns 6CFM 170L/min 7CFM 198L/min
XZ-4A 3/4HP 1/4"&3/8Flare 370×148×265 14.2Kg 800ml 3pa 225 microns 8CFM 226L /min 9CFM 254L/min
XZ-A 1HP 1/4"&3/8Flare 390×148×265 14.5Kg 950ml 3pa 225 microns 10CFM 283L/min 12CFM 340L/min
2XZ-0.5A 1/4HP 1/4"Flare 270×120×225 6Kg 180ml 3×10-¹ pa 22.5 microns 1.5CFM 42L/min 1.8CFM 50L/min
2XZ-1A 1/3HP 1/4"Flare 270×120×235 6.5Kg 270ml 3×10-¹ pa 22.5 microns 2.5CFM 70L/min 3CFM 84L/min
2XZ-1.5A 1/3HP 1/4"&3/8Flare 320×135×250 11Kg 360ml 3×10-¹ pa 22.5 microns 3.5CFM 100L/min 4CFM 114L/min
2XZ-2A 1/2HP 1/4"&3/8Flare 320×135×250 11.5Kg 360ml 3×10-¹ pa 22.5 microns 4.5CFM 128L/min 5CFM 142L/min
2XZ-3A 3/4HP 1/4"&3/8Flare 370×148×265 14.8Kg 650ml 3×10-¹ pa 22.5 microns 6CFM 170L/min 7CFM 198L/min
2XZ-4A 1HP 1/4"&3/8Flare 370×148×265 15.3Kg 650ml 3×10-¹ pa 22.5 microns 8CFM 226L/min 9CFM 254L/min
2XZ-5A 1HP 1/4"&3/8Flare 390×148×265 16Kg 750ml 3×10-¹ pa 22.5 microns 10CFM 283L/min 12CFM 340L/min

2X旋片真空系列

型号

抽速

(L/s)

极限压力

(Pa)

转速

(rpm)

电机功率

(kW)

进气口径

(mm)

用油量

(L)

外观尺寸(长×宽×高)

(mm×mm×mm)

质量

(kg)

2X-4C 4 6x10-² 450 0.75 25 1 490×310×410 59
2X-8 8 320 1.1 40 2 790×430×540 158
2X-15 15 320 2.2 40 2.5 790×530×540 202
2X-30A 30 450 3 65 3 780×500×560 236
2X-70A 70 450 5.5 80 4.5 910×650×700 338
